urządzenia modułowe

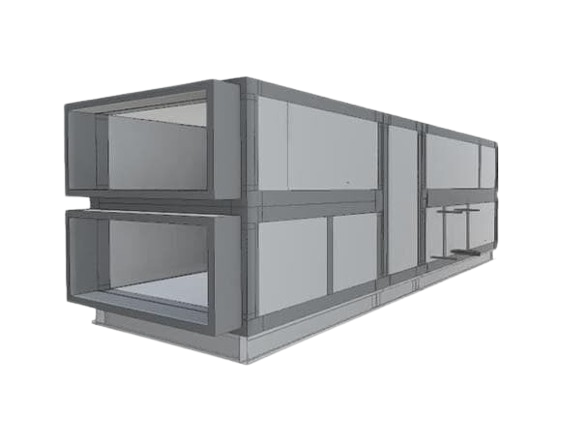

W-TYPE
Centrala wentylacyjna modułowa o kwadratowym przekroju komór
▴ Minimalne wymagania przestrzenne
▴ Zakres wydajności urządzeń od 1000 m³/h do 130.000 m³/h
▴ Wysokość podstawowa ramy 100 mm – na zamówienie nóżki wyższe lub regulowane
▴ 13 rozmiarów urządzeń, dowolna konfiguracja urządzenia zgodnie z wymaganiami projektu
▴ Płyta PUR lub wełna mineralna – 25 mm, 45 mm, 50 mm, 60 mm
▴ Profile bez mostków termicznych

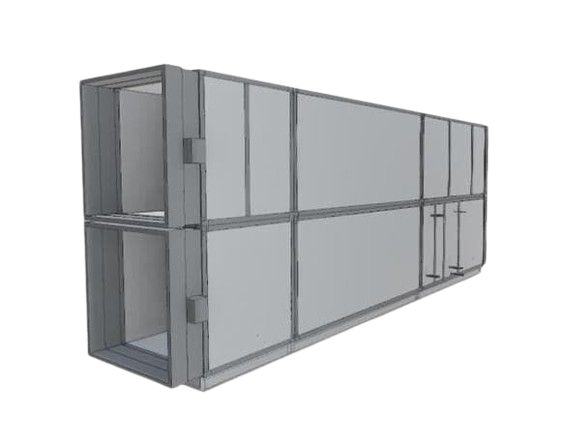

S-TYPE
Jednostka montażowa HVAC do pomieszczeń o obniżonej wysokości konstrukcyjnej lub montażu na dachu
▴ Stosunek przekrojów komory 1: 2 (wys. x szer.), wynikowy przekrój jednostki dwukierunkowej jest kwadratem
▴ Stabilna konstrukcja stelaża, podstawowa wysokość stelaża 100 mm – na zamówienie wyższe lub regulowane nóżki
▴ 12 rozmiarów urządzeń, dowolna konfiguracja urządzenia zgodnie z wymaganiami projektu
▴ Zakres wydajności od 1000 m³/h do 90 000 m³/h
▴ W tym typoszeregu central, najlepiej umieścić dwa do czterech wentylatorów równolegle w jednej sekcji
▴ Wentylatory typu plug-fan z przetwornicami częstotliwości lub energooszczędnymi silnikami EC
▴ Płyta PUR lub wełna mineralna – 25 mm, 45 mm, 50 mm, 60 mm
▴ Profile bez mostków termicznych

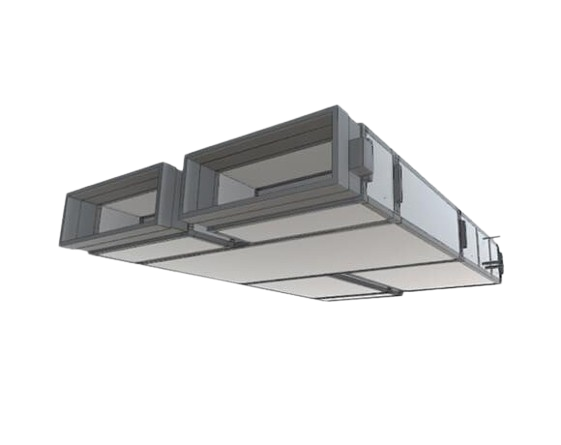

P-TYPE
Centrala wentylacyjna o obniżonej wysokości, zwykle w wersji podsufitowej
▴ 4 zakresy rozmiarów, w pełni modułowy system
▴ Zakres wydajności od 700 m³/h do 7500 m³/h
▴ Wysokowydajne przeciwprądowe wymienniki rekuperacyjne jako wyposażenie podstawowe
▴ Izolacyjna płyta warstwowa PUR 25 mm, 45 mm lub 50 mm wełna mineralna
▴ Ekonomiczne wentylatory EC lub wentylatory sterowane przez przetwornice częstotliwości

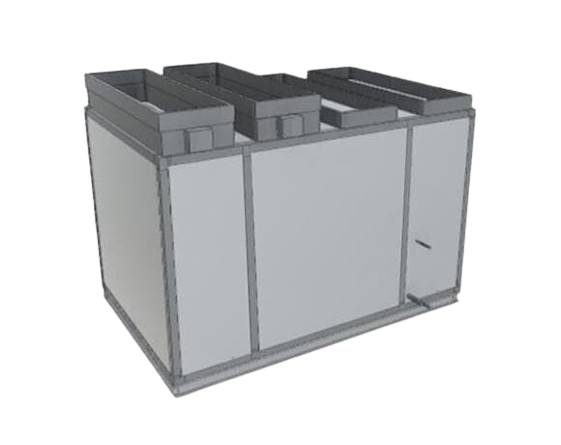

K-TYPE
Centrala wentylacyjna przeznaczona do montażu w przestrzeniach zamkniętych
▴ Zakres wydajności od 500 m³/h do 7500 m³/h
▴ Urządzenia są przeznaczone tylko do dwukierunkowej wymiany powietrza z rekuperacją
▴ Izolacyjna płyta warstwowa PUR lub wełna mineralna 25 mm, 45 mm lub 50 mm
▴ Ekonomiczne wentylatory EC lub wentylatory sterowane przez przetwornice częstotliwości
▴ Dostawa w jednej bryle lub w kilku sekcjach
▴ Stabilna konstrukcja ramowa, podstawowa wysokość ramy 100 mm – na zamówienie wyższa rama lub regulowane nóżki

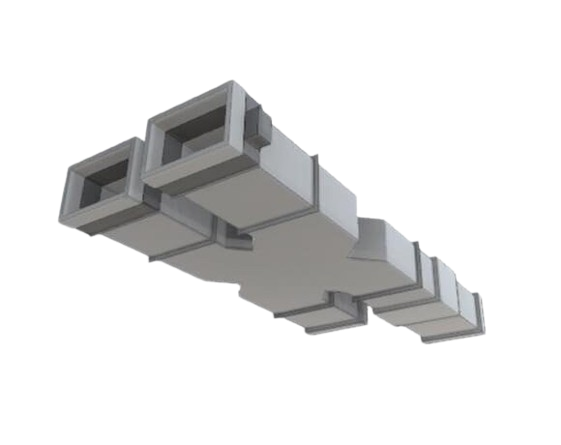

PE-TYPE
Modułowy system wentylacji kanałowej
▴ Poszczególne elementy mogą być instalowane w kanale wentylacyjnym
▴ Wysoka adaptacyjność w przypadku skomplikowanych rekonstrukcji
▴ Możliwość montażu w dowolnej pozycji
▴ Niska waga, łatwe podłączenie i łatwa obsługa
▴ Pod względem obsługi i konserwacji jest urządzeniem porównywalnym z konwencjonalnymi centralami wentylacyjnymi
Podstawowe cechy
Konstrukcja szkieletowa składająca się z profili AL, narożników z tworzywa sztucznego oraz płyt warstwowych
Wypełnienie panelowe centrali wykonane jest z poliuretanu (PUR) lub wełny mineralnej
Panele – z blachy ocynkowanej lub blachy ze stali nierdzewnej lub RAL wg wymagań klienta
Dostęp serwisowy – boczny (w standardzie), dolny (wykonanie podstropowe) lub wg wymagań i możliwośc
Centrale zewnętrzne, wyposażone w całopowierzchniowe zadaszenie z blachy ocynkowanej
Jako podstawa, przepustnice wraz z siłownikami wewnątrz komór, żaluzje nawiewne i wywiewne zgodnie z wymaganiami
Zalety zastosowanej konstrukcji
Redukcja strat energii – minimalizacja mostków ciepła
Wysoka odporność na zewnętrzne wpływy atmosferyczne
Gładkie powierzchnie wewnątrz centrali – łatwość utrzymania higieny
Wysoka odporność konstrukcji na uszkodzenia mechaniczne
Lekkie panele inspekcyjne – łatwe w użyciu
Eliminacja kondensacji i wchłaniania wilgoci
Materiał izolacyjny o bardzo długim czasie degradacji
Wysoka sztywność i trwałość konstrukcji urządzenia
Dane wg EN 1886 dla panelu PUR 45 mm
| Warunki pracy | -40 do +90 °C |
Współczynnik przenikania ciepła dla paneli K=0,67 W/m²K | T2 |
Klasa izolacyjności temperaturowej | TB2 |
Wytrzymałość mechaniczna paneli: -2500 Pa do +2500 Pa <2 mm | D1 |
Klasa szczelność obudowy – 400 Pa – 0,06 l/m² | L1 |
Klasa szczelność filtrów | F9 |
Grubość – panel PUR | 25, 45 mm |
Grubość – panel wełna mineralna | 50, 60 mm |
Grubość arkusza blachy – panel PUR | 0,6 mm |
Grubość arkusza blachy – wełna mineralna | 0,8 mm |
| Współczynnik przewodności cieplnej | 0,022 W/mK |
Odporność ogniowa panel | materiał niepalny (NRO) |
Absorpcja wilgoci | 0,04 % |
Gęstość PPU | 42 kg/m³ |
Waga panelu | 10 kg/m² |
Ochrona antykorozyjna –ciężar powłoki galwanicznej | 275 g/m² |
Materiał/grubość zewnętrznej powłoki zabezpieczającej | polyester 25 μm |
